Dvostruko ekscentrični leptirasti zatvarači
AVK proizvodi dvostruke ekscentrične leptir ventile u DN150-2800 koji su dizajnirani sa fokusom na izdrživost. Zakošen i čvrsto fiksiran disk, optimizovani dizajn zaptivača i završne zone vratila zaštićene od korozije sve su karakteristike koje premašuju tržišne standarde, a AVK dvostruki ekscentrični leptir ventili su stoga siguran izbor za primene vodosnabdevanja.
Naš asortiman dvostruko ekscentričnih leptir ventila
- Integrisano sedište, izmenljivo sedište od nerđajućeg čelika i zavareno sedište od nerđajućeg čelika
- Pločasti disk (DN150-2800) i protočni disk (DN700-1200)
- IP67, IP68 reduktor i reduktor sa ISO priključkom
- PN10, PN16 i PN25
Duži vek trajanja usled nagibnog diska
Zaptivenost diska se oslobađa nakon nekoliko stepeni otvaranja što smanjuje habanje zaptivke diska. Takođe, ovaj dizajn smanjuje kompresiju zaptivača što obezbeđuje niske obrtne momente.
Bezbedni spoj diska i osovine
Disk i osovina su povezani klinom i utorom. Klin je pričvršćen sa dva vijka kako bi se sprečile vibracije uzrokovane brzinom protoka i potrebnim hodom u spoju klina i utora. Kod većih dimenzija, disk je pričvršćen sa dva pogonska sidra od nerđajućeg čelika, sa klinom i utorom kao rezervom.
Dizajn sa tri sedišta
Dizajn ventila sa integrisanim sedištem ima mašinski obrađeno i epoksidno presvučeno sedište od duktilnog gvožđa , integrisano u telo ventila. Dizajn sedišta od nerđajućeg čelika dolazi u dve varijante. Jedan sa zamenljivim prstenom sedišta od nerđajućeg čelika zapečaćenim O-prstenom kako bi se izbeglo curenje ispod prstena sedišta i jedan sa zavarenim nerđajućim sedištem obrađenim i poliranim kako bi se dobila glatka površina.
Disk optimizovan za visoke performanse
Disk je dizajniran da minimizira gubitak pritiska putem CFD simulacija. Zaptivka diska je oblikovana tako da osigurava fiksiranje u ispravnom položaju pružajući vrlo pouzdanu funkciju. Odličan kvalitet gume omogućava smanjenje količine gume što osigurava niske obrtne momente zatvaranja. EPDM zaptivke odobrene su od strane DVGV, KIVA i VRAS.
Karakteristike konstrukcije osovine
Zaptivanje osovine je zamenljivo pod pritiskom kako bi se omogućilo lako održavanje. Zaptivke od EPDM obezbeđuju zategnutost iznutra i spolja, zaptivke od NBR štite od nečistoće i tečnosti spolja.
Naši dvostruko ekscentrični leptir ventili opciono su dostupni sa uređajem za zaključavanje koji omogućava zaključavanje diska u otvorenu/zatvorenom položaju ako zamena menjača postane neophodna.
Ležajevi od PTFE sa niskim trenjem obezbeđuju niske obrtne momente i trajnost zaštićenih krajeva osovine pošto nema nezaštićenih površina od livenog gvožđa koje su izložene radnim materijama.
Dvosmerna i tanka konstrukcija
AVK leptir ventili su dvosmerni iako su ventili od DN700 i gore označeni strelicom koja označava željeni smer protoka. Takođe smo smanjili težinu kako bismo olakšali rukovanje i manje opteretili životnu sredinu.
Pogon po vašem izboru
Nudimo bilo koju vrstu pogona. Naše standardne opcije su prenosnici IP67 sa ručnim točkom za nadzemnu montažu i ISO-ulazni prenosnici za montiranje električnih aktuatora. Takođe nudimo produžna vretena, adaptere i ručne točkove.
Primene
Naši dvostruki ekscentrični leptirasti zatvarači su pogodni za primene u vodosnabdevanju. Dostupni su u PN10, PN16 i PN25.
Odobrenja proizvoda
AVK dvostruko ekscentrični leptir ventili su odobreni od strane
- DVGW u DN150-1200
- KIWA u DN200-600
- WRAS u DN700-1200
Za veće dimenzije odobrene su sve komponente.

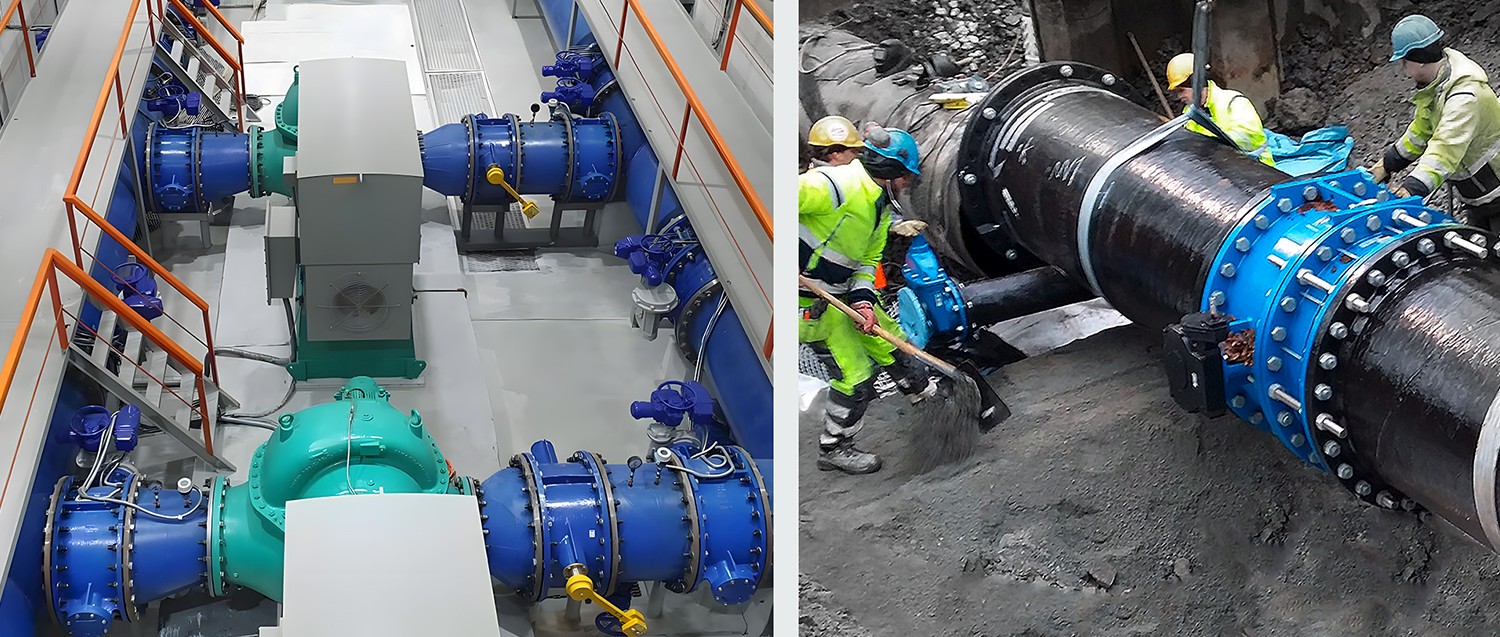

Gde se koriste dvostruko ekscentrični leptir ventili?
Dvostruko ekscentrični leptir ventili se najčešće koriste za podzemne aplikacije kao alternativa zasunima. Prilikom ugradnje leptirice, potrebna je manja dubina ukopavanja, rešenje je ekonomičnije , posebno kod većih dimenzija, u poredjenju sa zasunima. Takodje, mogu se koristiti i za nadzemne aplikacije.
